Reparación de placa madre notebook | Electrónica avanzada

Laboratorio de electrónica avanzada

Reparación de placa madre notebook para fallas de alta complejidad

Diagnóstico y reparación de placa madre para notebooks que no encienden, presentan cortocircuitos, fallas de carga, problemas de BIOS, EC/ITE, PCH, CPU, GPU, VRM o secuencias de alimentación incompletas. Recibimos equipos de distintas comunas de la Región Metropolitana en nuestros locales de Providencia y Santiago Centro.

Solicitar diagnóstico Ver fallas electrónicas

✓ Diagnóstico antes de intervenir ✓ Reparación a nivel de componente ✓ Presupuesto antes del trabajo

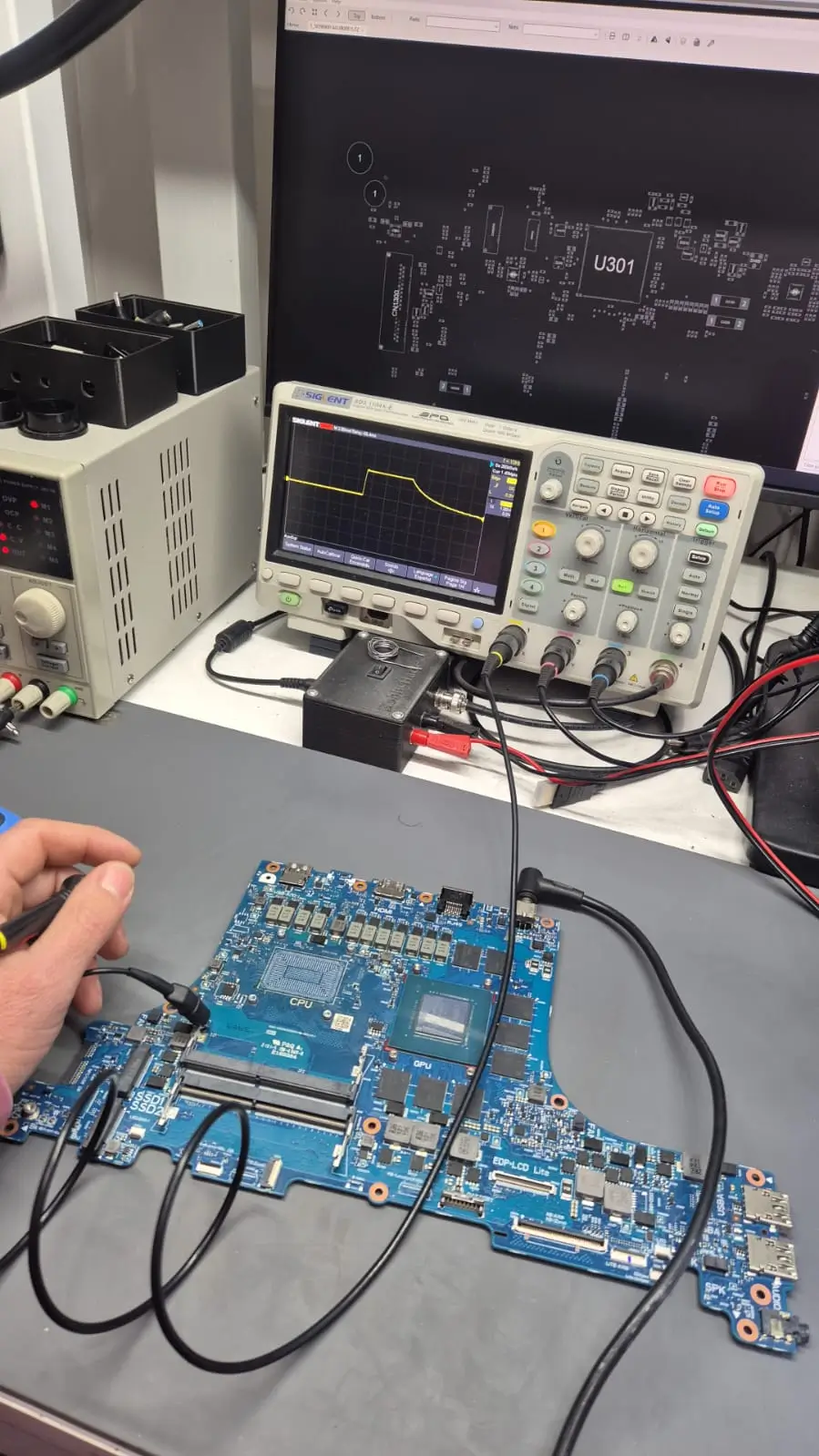

Técnico realizando diagnóstico electrónico en una placa madre de notebook

Foto real sugerida: técnico midiendo una placa de notebook bajo microscopio.

Secuencia de encendidoRSMRST · SLP_Sx · PGOOD

Fuentes primarias19/20 V · 5 V · 3,3 V

Diagnóstico medibleNo por ensayo y error

Diagnóstico electrónico real

Antes de cambiar una pieza, seguimos la lógica eléctrica de la placa

Una falla de encendido puede comenzar en el adaptador, el conector, los MOSFET de entrada, el cargador, una fuente permanente, el controlador embebido, el firmware o una etapa secundaria. El síntoma no identifica por sí solo el componente dañado.

Qué buscamos durante la evaluación

Comprobamos alimentación de entrada, resistencias anormales, consumo de corriente, fuentes always-on, señales de habilitación, power-good, comunicación SPI y respuesta de las etapas que alimentan CPU, GPU, memorias y PCH.

ACOK / ACDETMOSFET ACFET/RBFET 3V/5V ALWEC / ITE RSMRST#SLP_S3# / SLP_S5# VR_ONCPU / GPU CORE SPI BIOSPCH / SoC

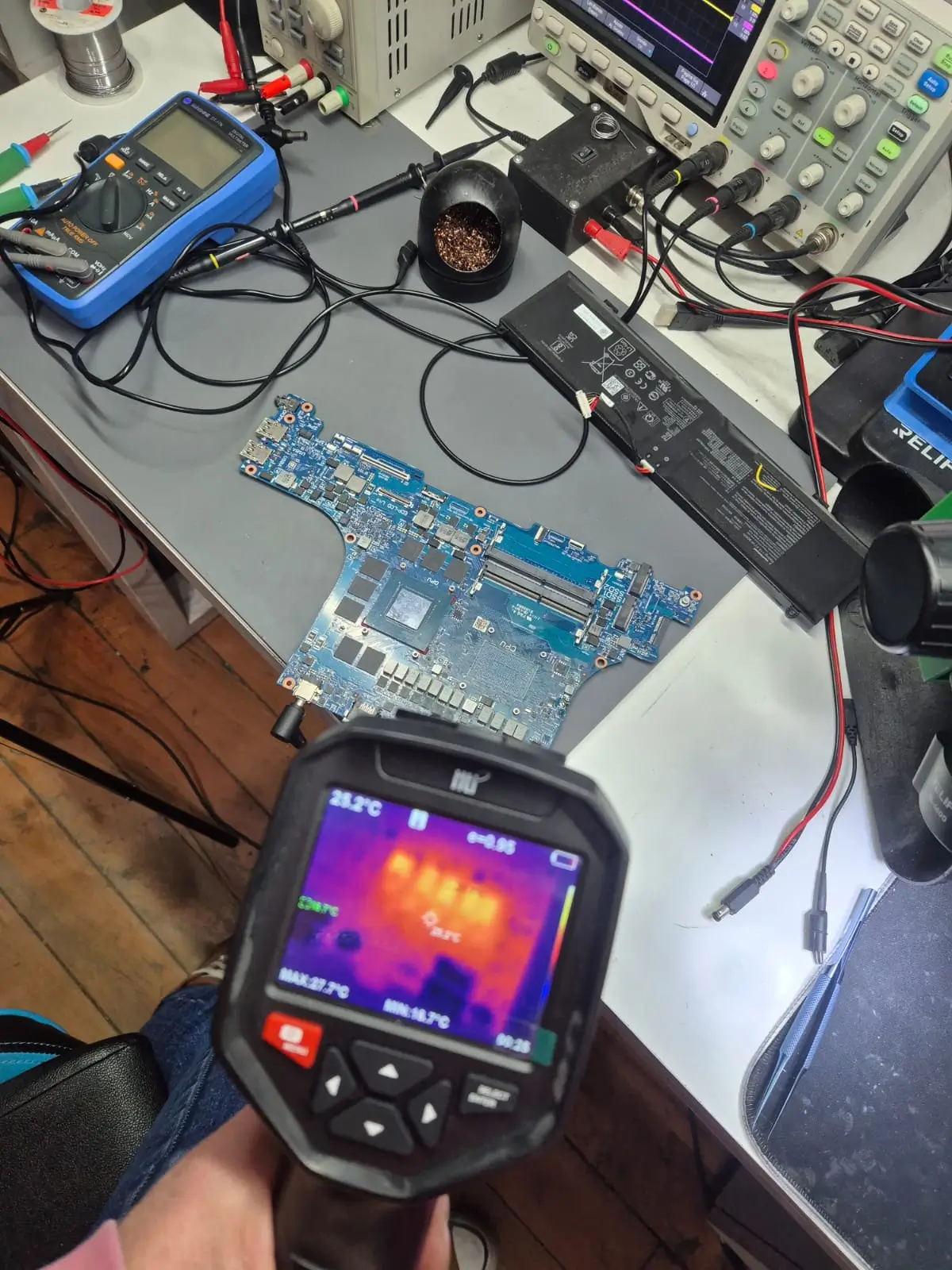

Banco de diagnóstico electrónico para reparación de placas madre de notebook

Foto real sugerida: banco de diagnóstico con multímetro, fuente regulable y osciloscopio.

Ruta de alimentación

Un notebook no “enciende” hasta que varias etapas confirman que pueden avanzar

La secuencia exacta cambia según plataforma, placa, procesador, cargador y arquitectura USB-C o conector tradicional. Esta representación explica la lógica general del diagnóstico.

19–20 VEntrada desde adaptador o USB-C PD después de negociación.VIN / DCIN

ProtecciónConector, fusible, MOSFET de entrada, detección y circuito charger.ACDET / ACDRV

5 V y 3,3 VFuentes permanentes o de espera que alimentan lógica inicial.ALW / SUS

EC / ITEControlador embebido, botón, teclado, sensores y señales de encendido.EC_ON

SecuenciaReset, estados SLP, power-good y habilitación de reguladores.RSMRST / PGOOD

CPU · GPU · PCHFuentes de núcleo, memoria, gráficos, chipset y buses de alta velocidad.VCORE / VCCGT

Los valores nominales no son universales. Medir sin esquema, boardview o referencia técnica puede llevar a conclusiones incorrectas; el diagnóstico debe adaptarse a cada placa.

Fallas de alta complejidad

Selecciona el síntoma o la etapa electrónica

El módulo organiza problemas complejos sin convertir la página en una lista interminable.

Ruta de diagnóstico

Notebook totalmente muerto o sin respuesta al botón

Se revisa la presencia de alimentación de entrada, el comportamiento del circuito charger, las fuentes permanentes, la actividad del EC y las señales que permiten avanzar a los estados de encendido.

✓ Entrada y consumo

✓ MOSFET y charger

✓ 5 V / 3,3 V permanentes

✓ EC, BIOS y secuencia

Consultar esta falla

Medición electrónica de señales y consumo en una placa madre de notebook

Foto real sugerida: medición de señales o consumo sobre una placa identificada.

Protocolo de diagnóstico

Medimos por etapas para no confundir causa y síntoma

Inspección y antecedentes

Modelo de placa, historial de líquido, intervención anterior, cargador, daño físico y comportamiento informado.

BOARD ID · REV · DC JACK · USB-C PD

Entrada y protección

Voltaje del adaptador, detección, MOSFET de protección, fusibles, resistor de sensado, charger y línea principal.

DCIN · ACDET · ACOK · ACDRV

Cortos y consumo anormal

Resistencia a tierra, consumo en fuente, análisis térmico e inyección controlada cuando el circuito lo permite.

VIN · +3VALW · +5VALW · COILS

Fuentes de espera

Comprobación de reguladores permanentes, RTC, alimentación del EC y estados suspendidos.

3.3 V · 5 V · VCCRTC · SUS

EC, firmware y botón

Respuesta del controlador embebido, cristal, reset, alimentación, actividad SPI y orden de encendido.

EC_RST# · PWRBTN# · SPI CLK / CS#

Secuencia y fuentes secundarias

Señales de suspensión, power-good, habilitación de VRM, fuentes de CPU, GPU, memoria y PCH.

RSMRST# · SLP_Sx# · VR_ON · PGOOD

Prueba funcional y estabilidad

Encendido, carga, temperatura, video, batería, puertos y pruebas relacionadas con la reparación realizada.

THERMAL · LOAD · CHARGE · DISPLAY

Valores transparentes

Elige el plazo de diagnóstico que necesitas

Sabes el valor antes de entregar tu notebook La diferencia entre cada alternativa corresponde al nivel de prioridad y al plazo de evaluación.

Diagnóstico normal

Evaluación programada

$10.000

PLAZO ESTIMADO 1 a 3 días hábiles

Ingreso por orden normal de evaluación.
Diagnóstico técnico de la falla informada.
Presupuesto antes de realizar la reparación.

Solicitar diagnóstico normal

Mayor prioridad

Diagnóstico express

$15.000

PLAZO ESTIMADO 5 a 7 horas hábiles

Evaluación prioritaria dentro del flujo técnico.
Diagnóstico técnico de la falla informada.
Presupuesto antes de realizar la reparación.

Solicitar diagnóstico express

Máxima prioridad

Diagnóstico Super Express

$20.000

PLAZO ESTIMADO 2 a 5 horas hábiles

Ingreso con prioridad superior de evaluación.
Diagnóstico técnico de la falla informada.
Presupuesto antes de realizar la reparación.

Solicitar Super Express

i El valor indicado corresponde al diagnóstico. Una vez identificada la falla, se informa el presupuesto de reparación antes de ejecutar cualquier trabajo adicional.

Técnicas especializadas

La técnica se elige después del diagnóstico

No presentamos reballing, programación o reemplazo de chips como soluciones universales. Cada procedimiento debe responder a una evidencia medible.

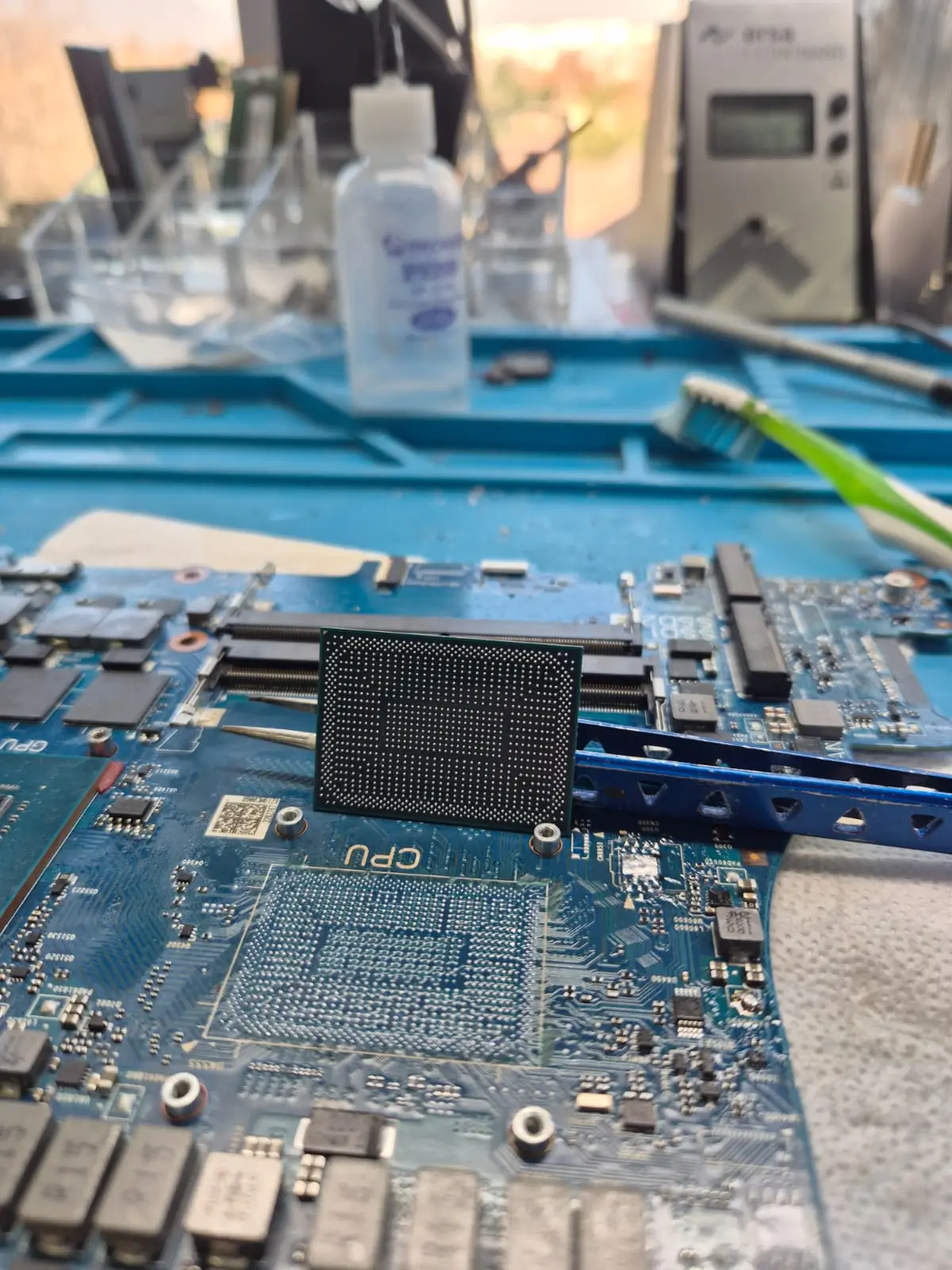

Microsoldadura y reparación de pistas

Reemplazo de componentes SMD, MOSFET, reguladores, conectores, bobinas, resistencias de sensado y reconstrucción localizada de pads o pistas.

SMDQFNMOSFETTRACK REPAIR

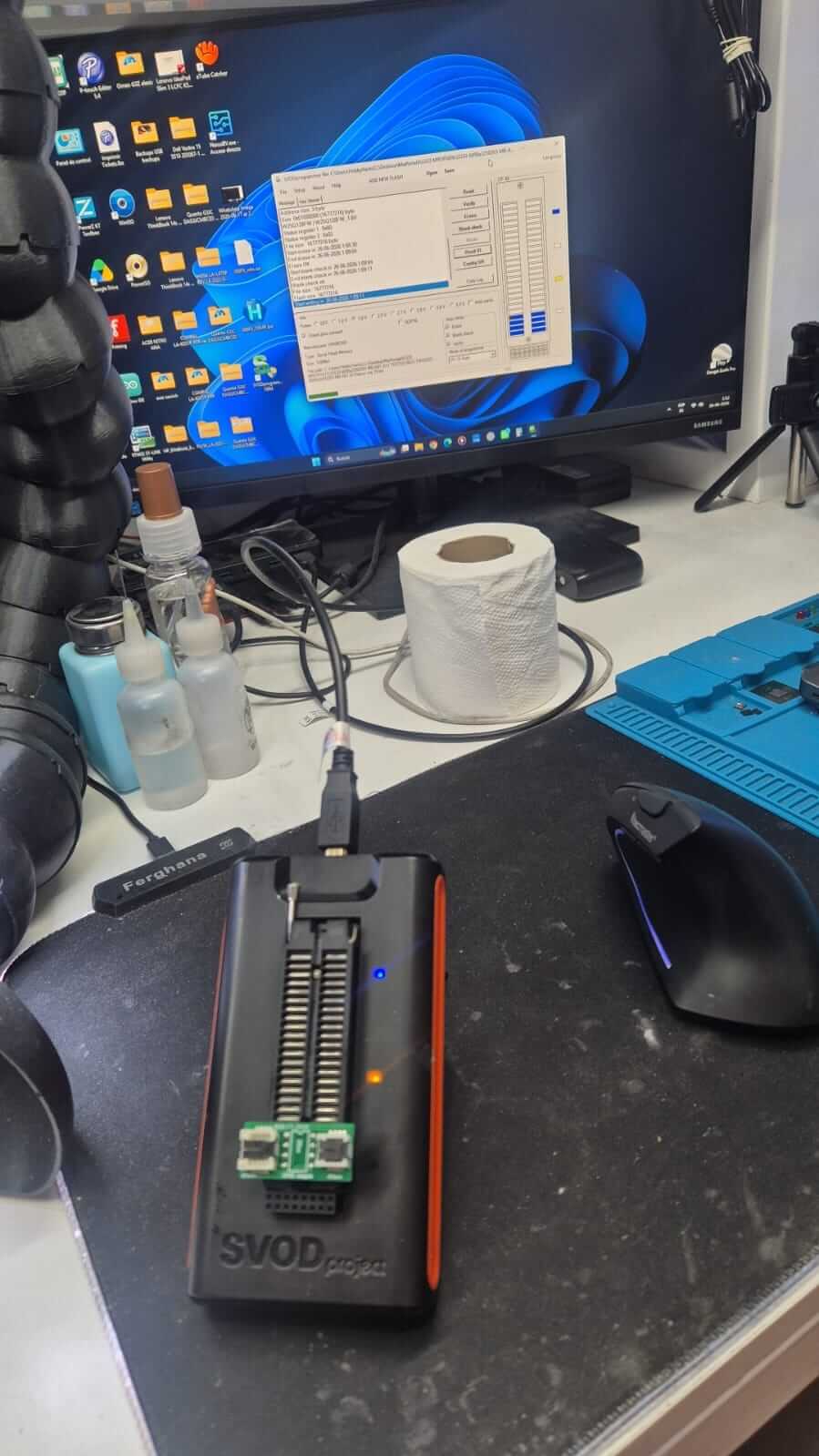

Programación de BIOS y memorias SPI

Lectura, respaldo, comparación y programación de memorias compatibles usando archivos correctos para placa, revisión y configuración.

SPIBIOSEC FWVERIFY

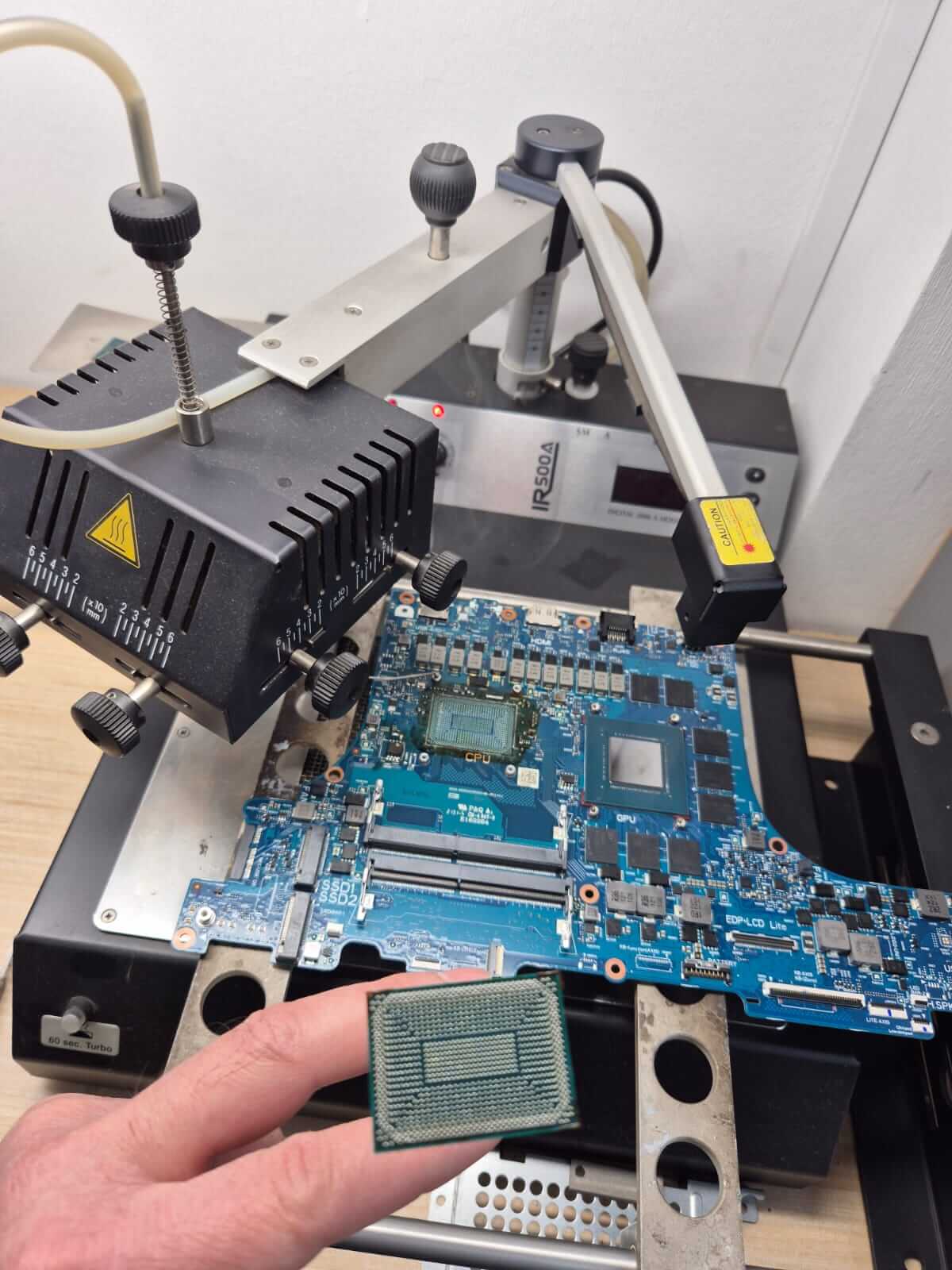

Retrabajo BGA y reballing

Remoción, preparación del sitio, reconstrucción de esferas y resoldado con perfil térmico controlado cuando el diagnóstico justifica intervenir el encapsulado.

BGAPROFILEPREHEATREFLOW

Un “reflow” improvisado no equivale a una reparación BGA. Aplicar calor sin perfil, control y diagnóstico puede deformar la placa, afectar componentes cercanos o generar fallas adicionales.

Instrumentación

Herramientas para observar lo que una inspección visual no muestra

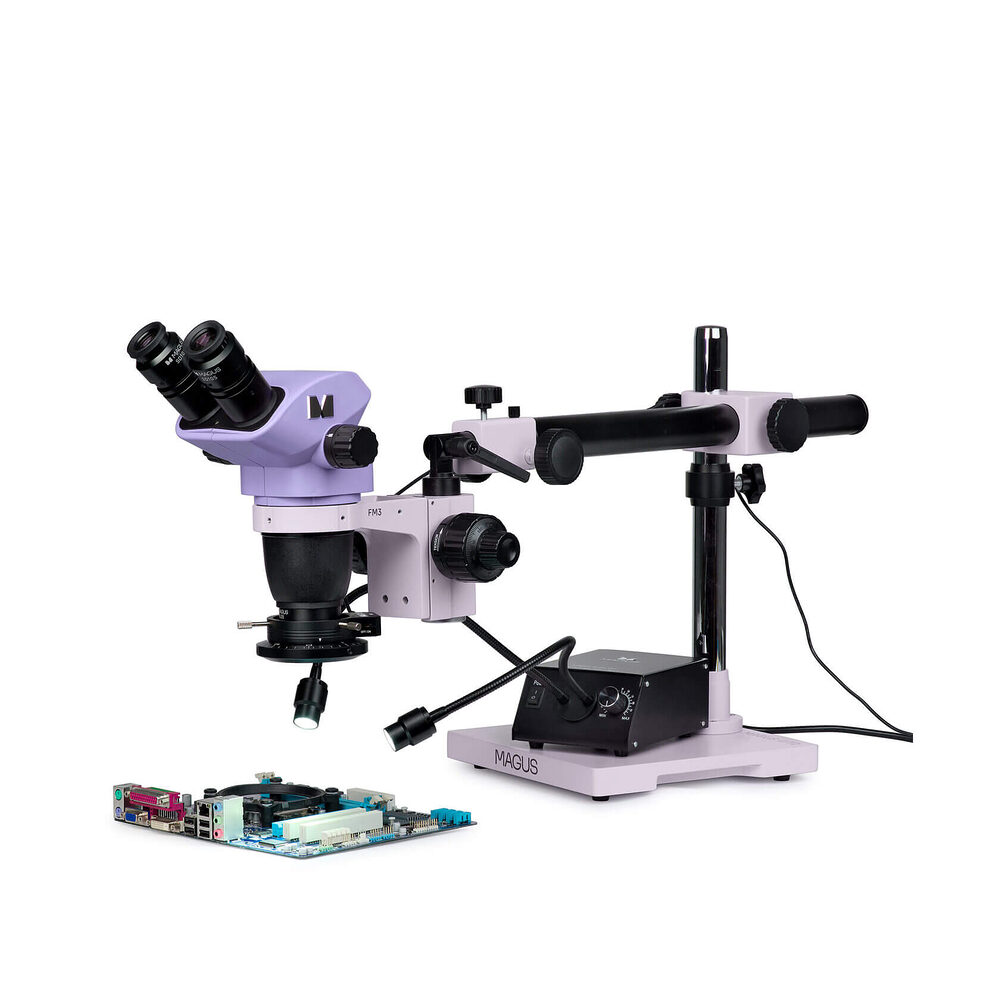

Microscopio para inspección electrónica de placas madre de notebook

Microscopía electrónicaInspección de soldadura, corrosión, componentes y pistas.

Osciloscopio utilizado en diagnóstico electrónico de notebooks

OsciloscopioRelojes, pulsos, habilitaciones y actividad de señal.

Cámara térmica para localizar fallas y cortocircuitos en notebooks

Cámara térmicaLocalización de calentamiento y consumo anormal.

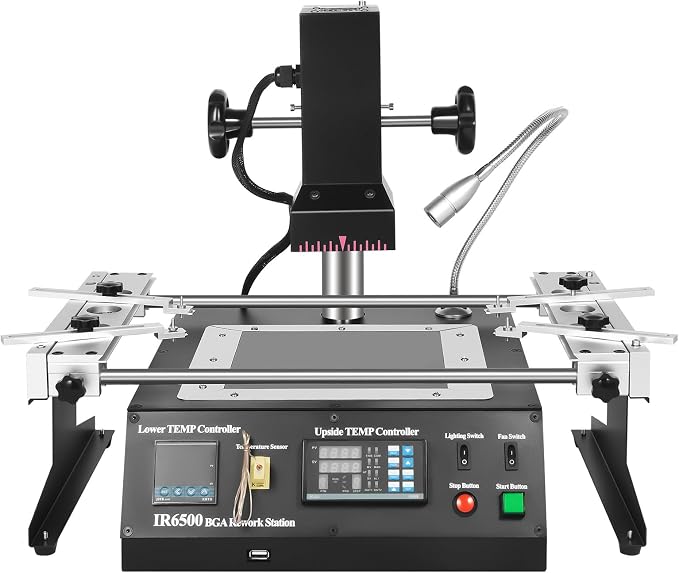

Estación BGA para retrabajo electrónico en placas madre de notebook

Estación BGAPrecalentamiento y perfil térmico controlado.

Programadores de memorias BIOS y SPI para notebooks

ProgramadoresLectura, respaldo, borrado, escritura y verificación.

Experiencia técnica

Reparación electrónica de placas madre para notebooks convencionales y gamer

El objetivo no es reemplazar la placa completa cuando existe una reparación técnicamente viable. La evaluación considera costo, riesgo, disponibilidad y estabilidad esperada.

16 añosde experiencia técnica

100.000+clientes atendidos

RMcobertura regional con dos puntos de atención

HP · Omen · Victus

Lenovo · Legion

ASUS · ROG · TUF

Acer · Nitro · Predator

Dell · Alienware · G Series

MSI · Gigabyte · AORUS

Proceso informado

Cómo avanza una reparación electrónica

Recepción

Registramos equipo, cargador, síntomas, golpes, líquido e intervenciones anteriores.

Diagnóstico

Seguimos la falla por bloques, señales y líneas de alimentación.

Presupuesto

Informamos alcance y valor antes de ejecutar el trabajo autorizado.

Reparación y pruebas

Intervenimos el circuito y verificamos estabilidad y funciones relacionadas.

Atención presencial

Dos puntos de recepción para clientes de la Región Metropolitana

Recibimos equipos de distintas comunas en nuestros locales de Providencia y Santiago Centro. Consulta por WhatsApp antes de trasladarte para confirmar recepción y antecedentes necesarios.

Providencia

Metro Los Leones

Nueva Providencia 2214, oficina 64, piso 6, Providencia.

HorarioLunes a viernes: 10:00–18:00Sábado: 10:00–13:00

Contacto+56 2 2246 8195 +56 2 2672 9447

Cobertura cercanaProvidencia, Las Condes, Ñuñoa, La Reina, Vitacura, Macul y Peñalolén.

ServicioNotebook.cl es la tienda online de Tecnofull Chile. La reparación electrónica y recepción de equipos se realiza en este punto de atención.

¿Cómo llegar? Hablar con el local

Santiago Centro

Sector Moneda

Moneda 920, oficina 105, entrepiso, Santiago Centro.

HorarioLunes a viernes: 10:00–18:00Sábado: cerrado

Contacto+56 2 2672 9447

Cobertura cercanaSantiago Centro, Maipú, Estación Central, San Miguel, La Florida, Puente Alto y San Bernardo.

ServicioNotebook.cl es la tienda online de Tecnofull Chile. La reparación electrónica y recepción de equipos se realiza en este punto de atención.

¿Cómo llegar? Hablar con el local

Cobertura regional

Reparación de placa madre para clientes de distintas comunas

La reparación se realiza en nuestros talleres de Providencia y Santiago Centro. Desde ambos puntos recibimos notebooks de clientes de gran parte de la Región Metropolitana.

Sector oriente y nororiente

Providencia, Las Condes, Vitacura, Lo Barnechea, La Reina, Ñuñoa, Peñalolén, Macul y comunas cercanas.

Sector centro y norte

Santiago Centro, Independencia, Recoleta, Huechuraba, Conchalí, Quinta Normal, Estación Central y sectores cercanos.

Sector sur y poniente

La Florida, Puente Alto, San Miguel, Maipú, Cerrillos, La Cisterna, San Bernardo y otras comunas de la Región Metropolitana.

No contamos con sucursales en todas estas comunas. Los equipos deben entregarse presencialmente en Providencia o Santiago Centro. La mención de comunas corresponde al área desde la que recibimos clientes.

Preguntas frecuentes

Lo importante antes de autorizar una reparación

Las respuestas visibles coinciden con el schema FAQ de la página.

Sí. El diagnóstico comienza por la entrada de alimentación, el circuito de carga, los MOSFET de protección, las fuentes permanentes, el controlador embebido, la memoria de firmware y la secuencia de encendido. La causa exacta depende de la plataforma y debe medirse en la placa.

Significa que una línea presenta una resistencia anormalmente baja o un consumo excesivo. Para localizar la zona se realizan mediciones controladas, comparación con el esquema cuando está disponible y análisis térmico, evitando reemplazar componentes sin confirmar la causa.

No. El reballing es un procedimiento BGA que solo tiene sentido cuando el diagnóstico demuestra un problema de interconexión o soldadura. No corrige un chip internamente dañado, una memoria defectuosa ni una falla de alimentación.

Se pueden realizar lectura, respaldo, verificación y programación de memorias compatibles cuando el diagnóstico lo requiere. El archivo debe corresponder exactamente a la placa, revisión y configuración del equipo.

Sí. Se revisan notebooks gamer y estaciones móviles con fallas de GPU, VRAM, VRM, carga, temperatura y placa madre, sujetos a diagnóstico, disponibilidad de componentes y viabilidad técnica.

Sí. La evaluación define el alcance probable y el presupuesto antes de ejecutar el trabajo autorizado. Las fallas intermitentes o múltiples pueden requerir pruebas adicionales.

Cuando el notebook no enciende, la respuesta está en la secuencia

Envíanos marca, modelo, síntomas y antecedentes. Te orientaremos sobre la recepción del equipo y el proceso de diagnóstico.

Solicitar diagnóstico Respuesta sujeta al horario de atención
